1、路由器的工作原理

从源主机到目标主机的转发过程

能够将数据包转发到正确的目的地，并在转发过程中选择最佳路径的设备-路由器

根据路由表转发数据接收数据包-查看目的地址-与路由表进行匹配找到转发端口-转发到该端口

1.1、路由表的形成

路由表中维护的路由条目的集合

路由器根据路由表做路径选择

路由表由网段和接口组成

      直连网段

配置IP地址，端口UP状态。，形成直连路由

   非直连网段

对于非直连网段，需要静态路由或动态路由，将网段添加到路由表中

2、静态路由和默认路由

静态路由：

由管理员手工配置的，是单向的，并且缺乏灵活性，静态路由需要管理员逐条写入，而且不能对网络的改变做出反应，因此一般来说，静态路由用于网络规模不大、拓扑结构相对固定的网络中，如果网络拓扑变了，管理员又要手动配置了

配置静态路由：网段+下一跳地址

默认路由：

当路由器在路由表中找不到目标网络的路由条目时，路由器把请求转发到默认路由接口，它是一种特殊的静态路由同时它的优先级也是最低的，如果同时存在静态路由，它会优先匹配静态路由

直连网段:跟路由器直接相连的网段，配置IP地址，端口UP状态，形成直连路由

非直连网段:跟路由器不直接相连的网段，需要静态路由或动态路由，将网段添加到路由表中

3、路由器转发数据的封装过程

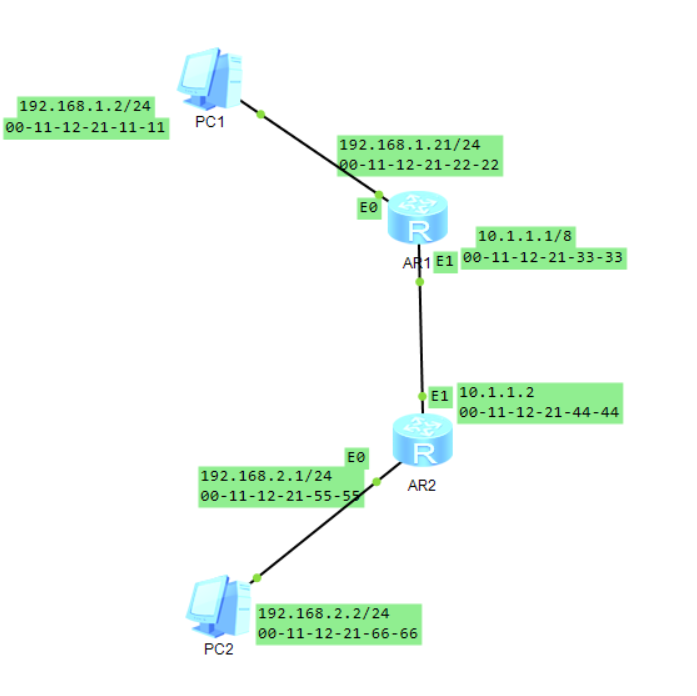

 例：如上图

路由器转发数据包的封装过程

源IP 192.168.1.2 目的IP 192.168.2.2

源MAC：11-11 目标MAC： 22-22

先ARP广播解析出E0 MAC地址。进行第一次封装

解封装，查看数据包的目的IP，查询路由表，确定转发路径，给路由器AR2

先ARP广播解析出路由器AR2  E1 MAC地址，进行第二次封装

源IP192.168.1.2 目的IP 192.168.2.2

源MAC 33-33 目的MAC 66-66

先解封装，查看数据包的目的IP为自己的直通网段，通过E0发送给AR2

先ARP广播解析出AR2的MAC地址，进行第三次封装

源IP 192.168.1.2 目的IP 192.168.2.2

源MAC 55-55 目的MAC 66-66

数据包送到AR2，一路解封装送到应用层

总结： 路由器封装的过程，IP地址不变 MAC地址在变。

4、交换机与路由器对比

            路由工作在网络层

  根据“路由表”转发数据

  路由选择

   路由转发

路由器也就是路由表，有条目就转发，没有丢弃

          交换机工作在数据链路层

根据"MAC地址表" 转发数据

硬件转发

交换机有条目转发没有广播

5、静态路由和默认路由的配置

默认路由的配置

Router (config) #ip route 0.0.0.0 0.0.0.0 address （其中0.0.0.0. 0.0.0.0代表任何网络）

静态路由

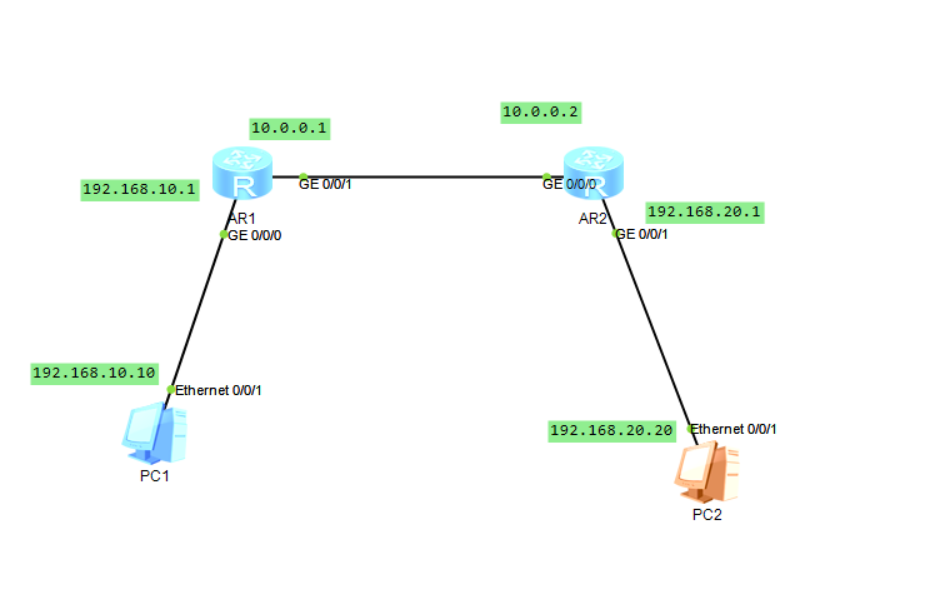

例：如图

AR1

#

int GigabitEthernet 0/0/0

[AR1-GigabitEthernet0/0/0]ip address 192.168.10.1 24

int GigabitEthernet 0/0/1
[AR1-GigabitEthernet0/0/1]ip address 10.0.0.1 24

[AR1]ip route-static 192.168.20.0 24 10.0.0.2

AR2

#

int GigabitEthernet 0/0/0

[AR2-GigabitEthernet0/0/0]ip address 10.0.0.2 24

int GigabitEthernet 0/0/1

 [AR2-GigabitEthernet0/0/1]ip address 192.168.20.1 24

[AR2]ip route-static 192.168.10.0 24 10.0.0.1

这样PC1和PC2之间就可以互连互通。

总结、

数据包经过路由器，MAC地址要重新封装，路由器通过路由表转发数据包，交换机通过MAC地址表转发数据帧，了解了路由器的工作原理，静态路由和默认路由。
